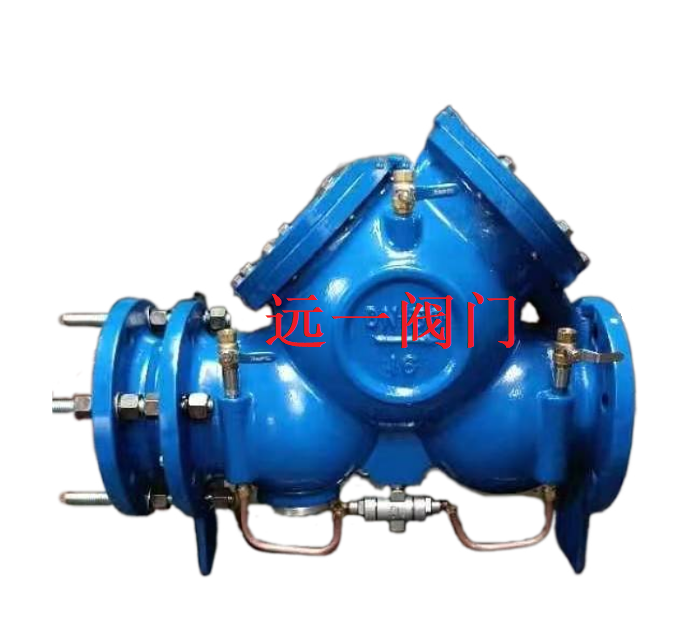

一、LHS745X低阻力倒流防止器概述
LHS745X-10Q/16Q低阻力倒流防止器属在线维护式低阻力倒流防止器,进口设有过滤网和伸缩法兰,是利用水力控制阀的原理,采用与减压型倒流防止器完全不同的控制方式,既可确保以空气隔断形式存在的*等级的隔断安全性,又可有效地降低水头损失,在流速V=2.5m/s时,水头损失h=2~3m;基本上达到了理想倒流防止器的要求。LHS745X低阻力倒流防止器主要用于城镇供水管网与各类用户管网之间,或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生。
二、LHS745X低阻力倒流防止器主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
||||
|
1 |
阀 体 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
2 |
球 阀 |
铜 |
铜 |
铜 |
304 |
316 |
|
3 |
阀 盖 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
4 |
内 件 |
不锈钢 |
不锈钢 |
不锈钢 |
304 |
316 |
|
5 |
伸缩法兰 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
三、LHS745X低阻力倒流防止器主要性能参数表
|
公称压力PN(MPa) |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(MPa) |
1.5 |
2.4 |
3.75 |
|
密封试验压力(MPa) |
1.0 |
1.6 |
2.5 |
|
开启压力(MPa) |
0.03 |
0.03 |
0.03 |
|
隔断形式 |
空气隔断或零压隔断 |
||
|
工作温度 |
≤65°C |
||
四、LHS745X低阻力倒流防止器主要外型尺寸表
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
||
|
L |
H |
H1 |
||
|
|
65 |
320 |
330 |
190 |
|
80 |
450 |
350 |
210 |
|
|
100 |
500 |
385 |
230 |
|
|
150 |
600 |
510 |
285 |
|
|
1.0-2.5 |
200 |
760 |
656 |
336 |
|
250 |
950 |
830 |
430 |
|
|
300 |
1070 |
980 |
510 |
|
|
350 |
1270 |
1000 |
600 |
|
|
400 |
1430 |
1250 |
680 |
|
