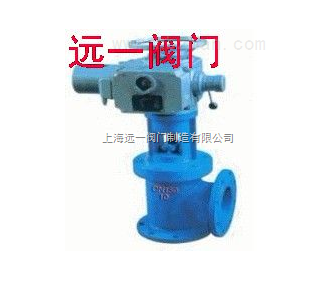

点击图片查看原图产品概述：
J944X-10/16系列电动角式快开排泥阀各型净化设备及池子外部或管道上作于排泥、排泥用。
产品用途：
1. 供介质为液、气的管路上作截流作用。
2. 供各型净化设备及池子外部或管道上作于排泥、排泥用。
工作原理及性能：
本产品由角式阀体，支架和电动头等三大部分组成，由电动头带动闸板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。
技术参数：
压力等级：1.0MPa 1.6MPa
电动头电压：220V，380V订货时注明
阀体，支架材料：铸铁，球墨铸铁，WCB
阀杆材料：不锈钢
阀板材料：球墨铸铁，热合橡胶，WCB热合橡胶
法兰连接标准：GB/T 17241.6-98
试压标准：GB/T 13927-92
注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货
J944X-1.0电动角式快开排泥阀外形及法兰连接尺寸表：
|
DN |
L1 |
L2 |
H |
D |
D1 |
Z-фd |
|
50 |
110 |
95 |
200 |
165 |
125 |
4-8 |
|
80 |
135 |
125 |
230 |
200 |
160 |
4-8 |
|
100 |
160 |
125 |
250 |
220 |
180 |
8-18 |
|
150 |
205 |
145 |
300 |
285 |
340 |
8-23 |
|
200 |
220 |
185 |
350 |
340 |
295 |
8-23 |
|
250 |
260 |
205 |
400 |
395 |
350 |
12-23 |
|
300 |
280 |
245 |
450 |
445 |
400 |
12-23 |
|
400 |
335 |
310 |
550 |
656 |
515 |
16-25 |
