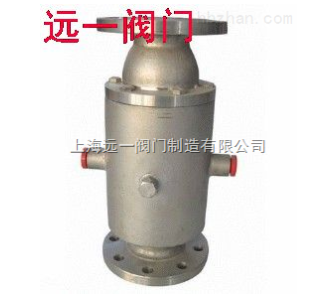

点击图片查看原图不锈钢防爆波阀概况：
FA49H-10P/16P不锈钢防爆波阀是一种既能消除冲击波又能阻挡水锤冲击波的安全阀，它是由多组安全阀构成的产物，它起到的功能是单一安全阀无法达到的，该产品安装于给水管道的头部和人防往外输送介质的出口处，以挡波和消波的方式相结合，防止冲击波进入系统设施工程的内部，从而达到消除具有破坏性的冲击波，起到保护系统设施正常运转和安全防护的目的。该新产品主要用于人防系统往外输送介质管网的头部，用以防止系统设施外端的冲击波进入，保护设施和人员的安全。
工作原理：
防爆波阀在正常状态下阀门处于常开状况，系统介质正常畅通，当冲击波传入该阀时，主阀活门受到冲击，克服了弹簧的强力，迅速关闭将冲击波挡在外端，而已进入的冲击波在消波阀的作用下，引入消波室，化解了冲击波的破坏力，通过阻挡和化解从而达到了保护的意义。
主要技术参数：
|
公称压力 |
1.0MPa |
1.6MPa |
|
工作压力 |
0.2-0.6MPa |
0.4-0.8MPa |
|
阀体使用压力 |
1.5MPa |
2.4MPa |
|
强度试验压力 |
2.5MPa |
3.6MPa |
|
适用介质 |
清水、油品 |
|
|
合用温度 |
0-80ºC |
|
|
消波效率 |
90% |
|
外形安装尺寸：
|
公称通径DN |
D |
D1 |
D2 |
φ |
L |
Z-d |
|
40 |
145 |
110 |
85 |
145 |
340 |
4-18 |
|
50 |
160 |
125 |
100 |
160 |
340 |
4-18 |
|
65 |
180 |
145 |
120 |
180 |
380 |
4-18 |
|
80 |
195 |
160 |
135 |
195 |
410 |
4-18 |
|
100 |
215 |
180 |
155 |
215 |
450 |
8-18 |
|
125 |
245 |
210 |
185 |
245 |
480 |
8-18 |
|
150 |
280 |
240 |
210 |
280 |
550 |
8-23 |
|
200 |
335 |
295 |
265 |
335 |
630 |
12-23 |
